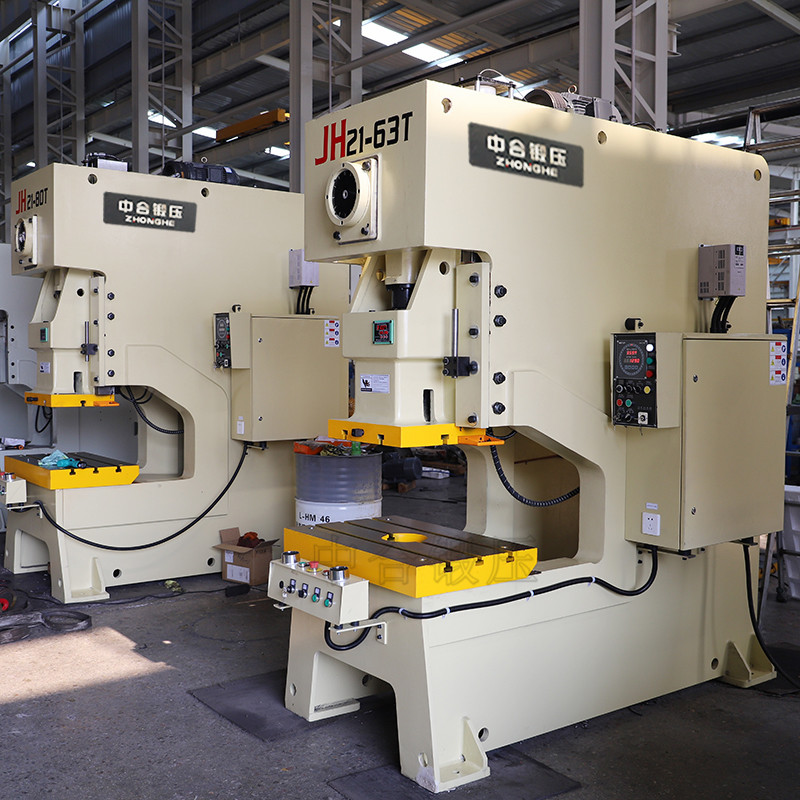

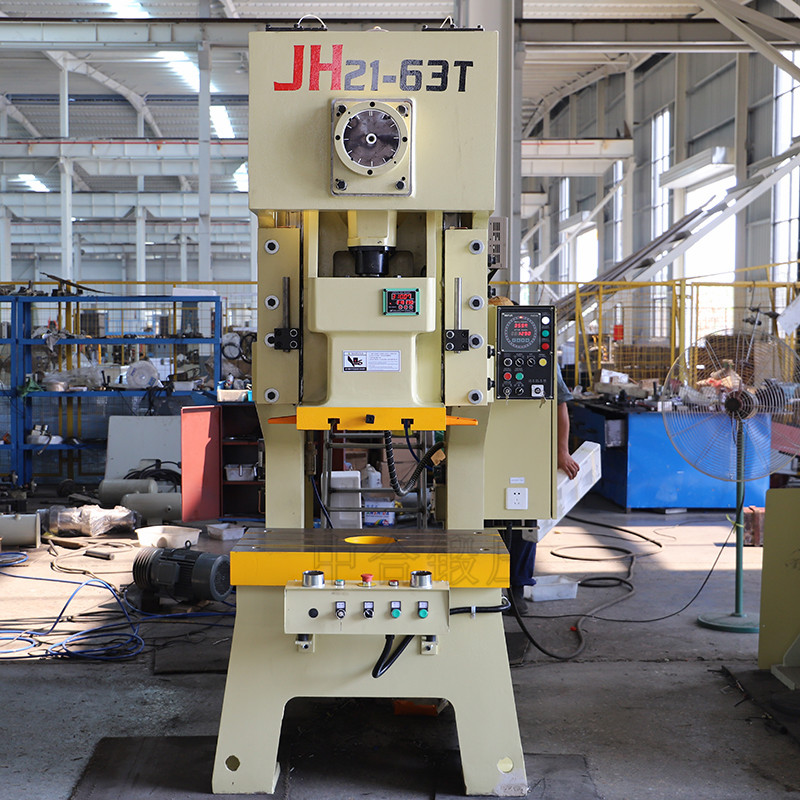

中合鍛壓沖床廠家設計生產的深喉沖床_JH21-63噸氣動沖床_高性能壓力機可靠性高，安全系數高，與電氣系統接合可以實現自動送料、光電保防等保防功能。63噸沖床機身鋼板焊接而成，剛性好，外型美觀，變形小?；瑝K六面導向，導軌長且精度高，可延長模具壽命。氣動干式離合器，噪音小，壽命長。壓塌式保險或液壓過載保護裝置，保護壓力機零件及模具的安全，使用方便、可靠。可選配光電保護、傳動輸出軸、頂料裝置，氣墊等裝置。
深喉沖床_JH21-63噸氣動沖床_高性能壓力機介紹：
中合鍛壓沖床廠家深喉沖床_JH21-63噸氣動沖床_高性能壓力機機身鋼板焊接而成，剛性好，外型美觀，變形小?；瑝K六面導向，導軌長且精度高，可延長模具壽命。氣動干式離合器，噪音小，壽命長。壓塌式保險或液壓過載保護裝置，保護壓力機零件及模具的安全，使用方便、可靠。PLC電氣控制系統，可搭配各種自動化設備。具有急停、寸動、單次、連續操作規范。可選配光電保護、傳動輸出軸、頂料裝置，氣墊等裝置。
深喉沖床_JH21-63噸氣動沖床_高性能壓力機主要結構：
一、整機
63噸沖床機架采用鋼板焊接的箱形結構件。焊接工藝成熟，坡口形式及焊縫選用符合標準。采用CO2氣體保護焊，重要焊縫(點)作探傷等特殊檢查。機架箱體結構件，在焊接成型后、必須進行消除內應力的處理。消除壓力機長期工作后，因其應力所造成的、其機體的部件變形及整體結構幾何精度穩定性。
二、主傳動
1、驅動方式：上傳動，曲軸方式。
2、驅動系統：三相異步電機、+、變頻器。
3、主傳動皮帶：V型皮帶
4、傳動齒輪：正齒輪，精磨齒面工藝，具有傳動精度高，嚙合精度高，傳動平穩、承載能力大、齒輪強度強、噪音小等優點。保證可靠潤滑。
三、滑塊
1、滑塊導軌
滑塊采用超長的六面導軌，導向精度高、耐磨性好，用推拉螺栓可調整導軌間隙?；瑝K導軌板為鋅基合金材料。
2、液壓過負荷保護裝置。
滑塊具有液壓過載保護裝置，氣-液式，超過額定噸位約5％產生過載反應，并光報警、滑塊自動停止，過載后復壓時間為1分鐘，并設置手動卸荷旋鈕。
3、滑塊運行角度顯示為數字（電子）式，置于控制面板上。
4、滑塊設有裝模高度調整裝置（63T以上含63T）。
⑴正反向速度：50mm/min左右。
⑵上下極限位置自動停止。
⑶調整時用絕對編碼器檢測，在觸摸屏顯示器監測滑塊調整量，顯示精度0.1mm。
5、平衡器：空氣式，壓力人工設定，手動調整，缸體設有保護性回油。

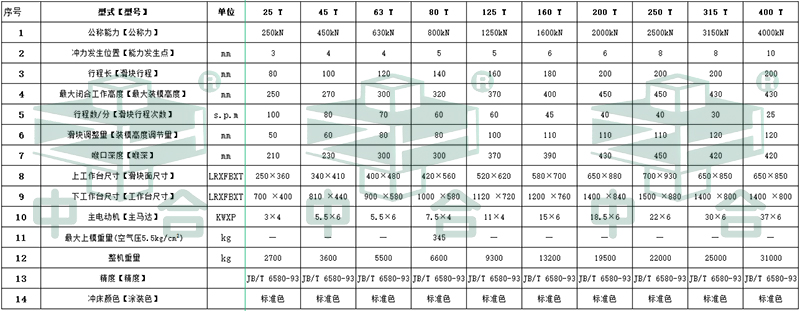

深喉沖床_JH21-63噸氣動沖床_高性能壓力機的參數（僅供參考）：
深喉沖床_JH21-63噸氣動沖床_高性能壓力機的性能特點：
1、優質鋼板焊接機身，經過回火（或振動時效）拋丸處理，剛性好，精度穩定；
2、曲軸宗置，結構緊湊，曲軸經高頻淬火后磨銷處理，光潔度好，轉動靈活；
3、矩形六面加長導軌，導向青銅鑲板，導向精度高；
4、氣動雙平衡缸，平衡滑塊和上模重量，降低沖擊和噪音，消除連桿與滑塊間隙，減少受力零件沖擊與磨損；
5、整機采用進口plc集中控制，氣路選用進口安全雙聯閥控制，可實現點動、寸動、單次和連續沖壓；
6、滑塊、導軌、工作臺板、連桿、接套等關鍵件均采用樹脂砂鑄造，與一般的粘土砂鑄造相比，改善表面粗糙度1-2級別，提高尺寸精度2-3級；
7、60T及以上噸位產品采用電動調節裝模高度，精品配置，關鍵件如氣動元件、電器元件、密封件、按鈕等均采用進口元件。
滕州中合鍛壓沖床廠家設計生產的沖床產品系列包括：開式?jīng)_床、固定臺沖床、氣動摩擦離合器沖床、液壓沖床、框架式液壓沖壓機等。常用國標沖床噸位有：25噸沖床、45噸沖床、63噸沖床、80噸沖床、100噸沖床、125噸沖床、160噸沖床、200噸沖床、250噸沖床、315噸沖床等。全國訂購咨詢熱線：徐經理13963280040
